为了给您提供更全面的赣州(本地)瓦斯继电器校验仪TH-308D多功能电能表现场校验仪的简单介绍产品信息，我们上传了最新的产品视频。看视频，选购不迷路。
以下是:赣州(本地)瓦斯继电器校验仪TH-308D多功能电能表现场校验仪的简单介绍的图文介绍
天正华意电气设备有限公司本着“诚实做人，踏实经营”的企业经营宗旨，坚持“以人为本，顾客至上”的企业经营理念，提倡“诚信、团结、敬业、奋斗”的企业精神文化，努力不懈地为广大群众提供优质的 赣州灭磁过电压测试装置、产品与真诚、专业的服务，深受广大消费者的青睐。

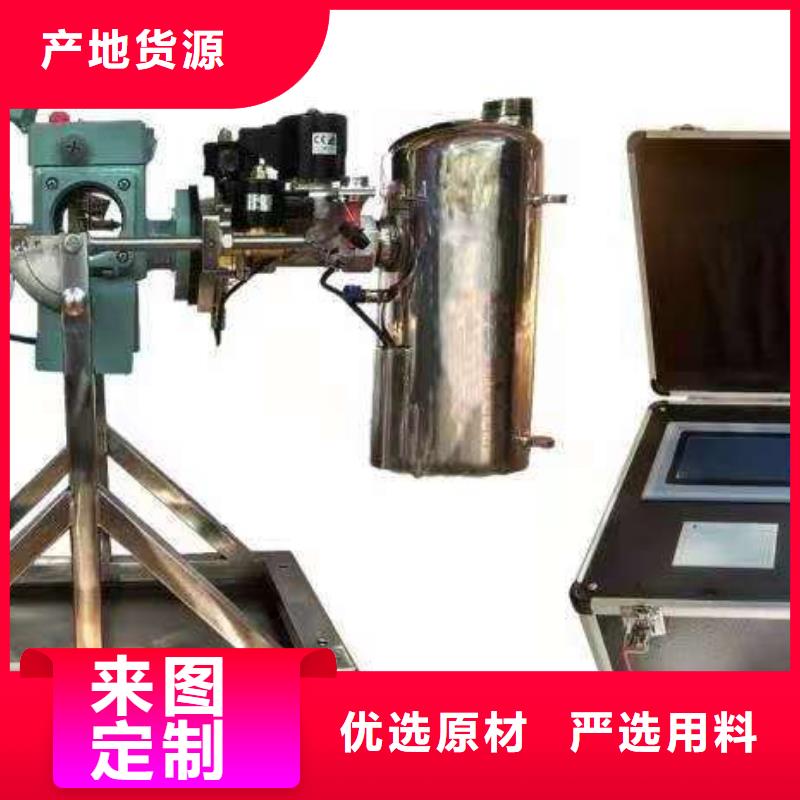

赣州瓦斯继电器校验仪气体继电器检测仪是一种电力变压器用气体继电器流速定值、容积值、密封压力，压力释放阀开启、关闭检测的专用设备。该检测仪采用了先进的微控制技术，通过检测高精度压力传感器，模拟变压器内部故障时，瞬时脉冲压力方法计算出流速定值，以达到检测气体继电器重瓦斯保护动作；采用精密容器结合微压传感器，检测气体继电器内部排除液体体积方法计算出轻瓦斯容积值；通过模拟变压器内部故障时压力释放阀保护动作过程，检测压力释放阀开启性能检测、关闭性能检测。产品特点1.使仪器在确保检测精度前提下，采用了小型化的设计，便于现场检测。2.本检测系统使用先进的微控制技术，使气体继电器和压力释放阀检测系统集成一体化。3.本检测仪同时满足，电网公司物资采购标准中的相关技术要求。使用环境：1.工作环境：＋10 — 40℃；相对湿度＜ 85％；2.电气采用：AC220V±10％，总功率170w；3.控制系统：AC220V，功率50w；4.执行系统：AC220V，功率120w。主要技术参数1.气体继电器检测1）流速检测：0.5~1.6m/s，小显示分辨率0.01m/s，精度1.0级；2）容积检测：0~400ml，小显示分辨率0.1ml，误差≤5％；3）密封检测：0~150KPa；小显示分辨率0.1KPa,精度1.0级；4）试验介质：＃25变压器油；5）执行标准：DL/T540-94【气体继电器检验规程】气体继电器流速、容量、密封检测。
赣州瓦斯继电器校验仪变压器用压力释放阀试验导则（摘要）1 开启压力试验将释放阀卡装在开启压力试罐上，在常温下向罐内充以压缩空气，调整进气量，进气的压力值到达开启临界值时，释放阀应连续间歇跳动，周期为1s~4s，每次跳动信号开关应切换和自锁。机械信号标志也应动作明显，应能正确判断释放阀已动作过，每次动作后，都要手动复位。2 关闭压力试验将释放阀卡装在关闭压力试罐上，打开进气阀，罐内压力开始上升，当释放阀跳起后，立即关闭进气阀。由于罐内压力仍大于释放阀的关闭压力，释放阀关闭。当压力表显示完全停止，说明释放阀已经完全关闭。此时的压力表显示即为释放阀的关闭压力值。关闭压力应符合下表的规定。试验不少于三次，取其中的值作为该释放阀的关闭压力值。
赣州瓦斯继电器校验仪 原理框图和系统组成三、仪表面板如下图所示：图2. 开机界面图3.设置和测试界面1.压力测试：可对压力释放阀的开启、关闭压力进行设置并启动测试。2.密封试验：对压力释放阀密封时间、压力值进行设定并测试。3.数据保存：可对测试结果保存。4.数据打印：对测试结果进行打印。四、技术指标1.工作环境温度：-10℃～＋40℃2.主机工作电压：AC220V 50Hz3.空压机工作电压：AC220V 50Hz4.整机功率： 1300W5.空压机功率： 550 W6.压力检测范围：0～150KPa7.测 量 口 径 : Φ25-Φ130 mm 8.压力显示分辨率：0.1K9. 密封性能试验: 0-100 Kpa10. 夹紧方式 ：液压电动夹紧11.稳压储气罐 ：200L-250L12.储气罐强度：0.8 Mpa13.静音空压机：15L-20L14.进气增量 ：25kpa/s-40kpa/s15.精度等级：1.0级16.显示方式：15寸彩色液晶屏17.试验介质：压力释放阀试验介质为空气18.存储容量：可无限存储多组校验数据19.具有压力上升曲线试验中，同步显示压力上升过程曲线20.具有开启时间曲线试验中，软件同步显示开启时间曲线21.主机国际防水防尘等级：不低于IP5422.主机尺寸1400＊700＊1320mm23.总重量：150KG试验准备阶段：1.将和压力释放阀配套的法兰盘安装在压力罐工作台上，法兰盘上有密封圈，保证法兰盘密封良好，将压力释放阀放在法兰盘上，用配套的螺栓固定，一定要保证密封良好。
